產品簡介

螺旋輸送機主要包括螺旋、機槽、吊架、進料及卸料口、傳動裝置等部分，用于輸送粉狀或小塊物料。該機機槽采用鋼管輸送筒，剛性大、密封性好、無泄露、改善工作環境。傳動裝置選用電機直聯型擺線針輪減速機，功率大、噪音小、結構緊湊、傳動可靠。整機可水平或傾斜安裝，占地面積小，安裝、使用方便。

螺旋輸送機是一種利用電機帶動螺旋回轉，推移物料以實現輸送目的的機械。它能水平、傾斜或垂直輸送，具有結構簡單、橫截面積小、密封性好、操作方便、維修容易、便于封閉運輸?shù)葍?yōu)點。螺旋輸送機在輸送形式上分為有軸螺旋輸送機和無軸螺旋輸送機兩種，在外型上分為U型螺旋輸送機和管式螺旋輸送機。有軸螺旋輸送機適用于無粘性的干粉物料和小顆粒物料，而無軸螺旋輸送機適合輸送機由粘性的和易纏繞的物料。

工作原理

旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

當螺旋軸轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在葉片的推送下沿著輸送機的槽底向前移動，其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料的主要前進動力是來自螺旋葉片在軸向旋轉時將物料沿葉片切線方向向上和向前的作用力。

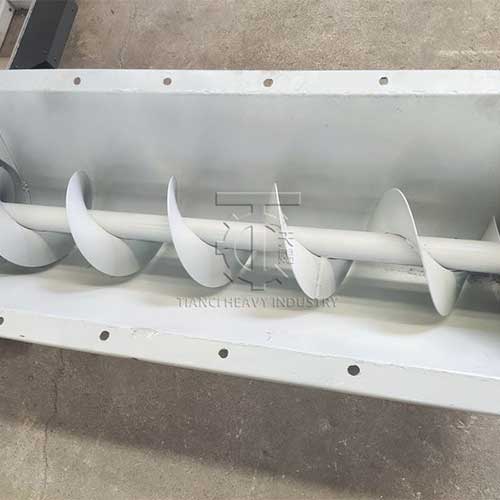

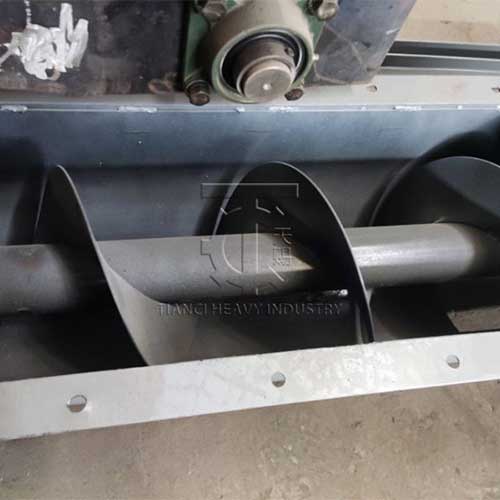

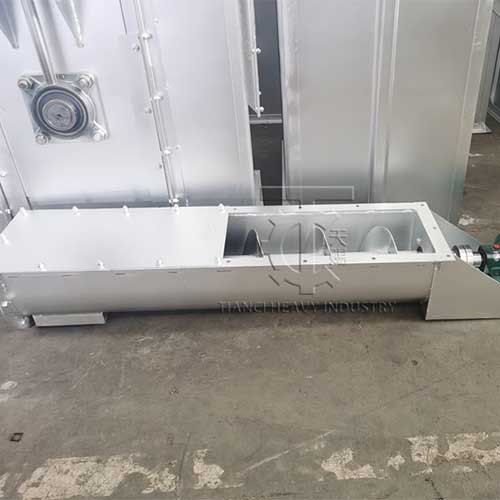

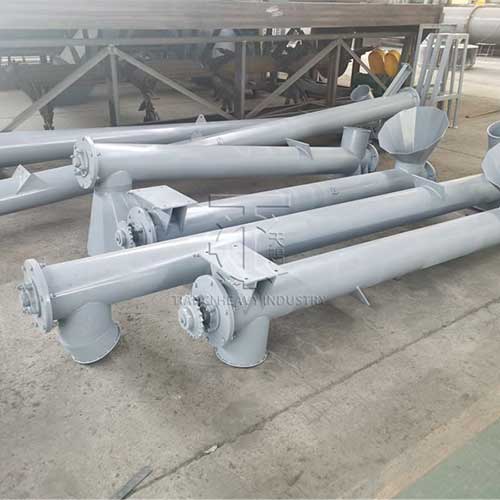

工廠實拍
