圓盤造粒機（成球盤）
該系列圓盤造粒機是一種新型傾斜盤式造粒設備，產品為圓球型，成粒率可達90%以上。適用于將粉狀物料加工成圓球狀顆粒，廣泛應用于有機肥廠、復合肥廠、污泥拉圾處理廠及礦山、化工、飼料等行業，對物料進行制粒加工，成品顆粒具有外形美觀，顆粒直徑選擇范圍大等特點。
- 產品名稱：圓盤造粒機（成球盤）
- 應用范圍：有機肥造粒、復合肥造粒
- 材質：Q235碳鋼，不銹鋼
- 物料：有機肥、復合肥、膨潤土等細粉型物料
- 減速機：ZQ系列
- 電機：純銅電機
Product Details
工作原理

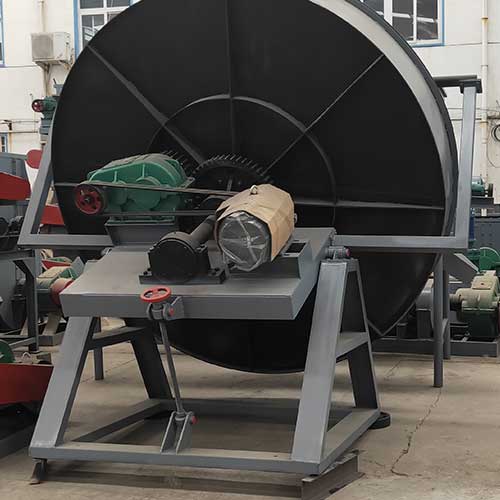

由主電動機驅動皮帶輪和皮帶,通過減速機傳動小齒輪,小齒輪與固定在盤底的大齒輪相互齒合,向項工作.大齒輪則通過特殊合理的設計,安裝在固定于機架調節盤上的主軸上,以支撐整個造粒盤的工作(本機于噴霧機配套使用)物料進入造粒盤后,經造粒盤的不斷旋轉和噴霧裝置,使物料均勻的粘和在一起造成圓球狀顆粒.在該機造粒盤中上部設計了自動清料裝置,防止物料粘壁,從而大大提高了本機的使用壽命.隨著電動機的不斷旋轉,物料的不斷進入,方能實現批量生產,已達到連續工作之需要。
產品參數
| 產品型號 | 造粒盤直徑 | 盤邊高度 | 容積（m3） | 轉速（r/min） | 功率 | 生產能力（t/h） |
| ZL10 | 1000 | 250 | 0.4 | 24 | 2.2 | 0.3~0.5 |
| ZL15 | 1500 | 300 | 1.1 | 22 | 5.5 | 0.5~0.8 |
| ZL18 | 1800 | 300 | 1.4 | 18 | 5.5 | 0.6~1.0 |
| ZL20 | 2000 | 350 | 1.8 | 18 | 7.5 | 0.8~1.2 |
| ZL25 | 2500 | 350 | 2.5 | 18 | 7.5 | 1.0~1.5 |
| ZL28 | 2800 | 400 | 3.3 | 18 | 11 | 1.0~2.5 |
| ZL30 | 3000 | 450 | 3.9 | 16 | 11 | 2.0~3.0 |
| ZL32 | 3200 | 500 | 4.3 | 13.6 | 15 | 2.0~3.5 |
| ZL36 | 3600 | 550 | 5.5 | 11.3 | 18.5 | 3.0~5.0 |
| ZL45 | 4500 | 600 | 6.5 | 8 | 22 | 4.0~6.0 |

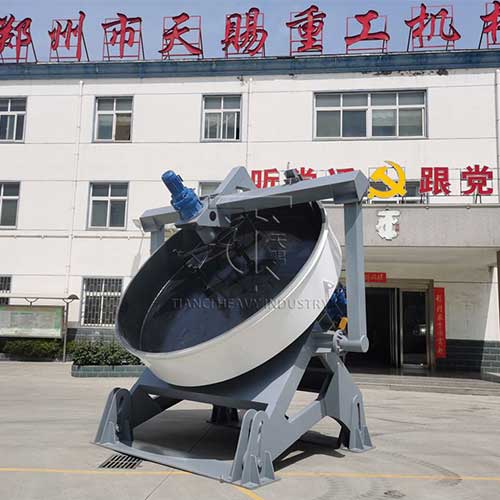

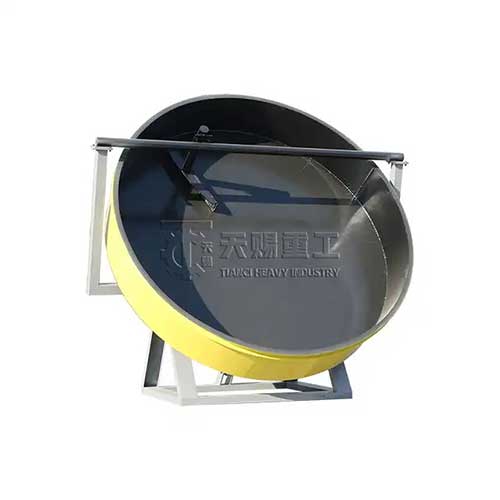

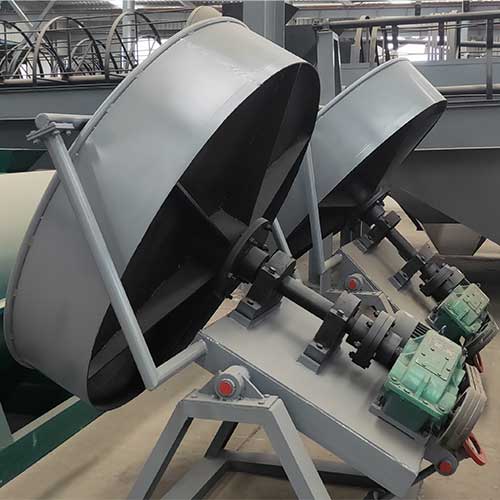

產品圖集
成品顆粒
